1、风管管路设计（包括风管的形状、尺寸、路径等）

2、风管管路阻力计算，即计算最不利环路风管的沿程阻力损失和局部阻力损失，最终确定新风设备的余压是否足够。

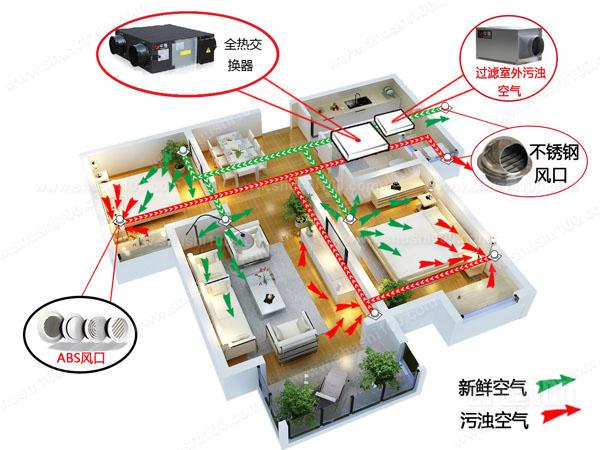

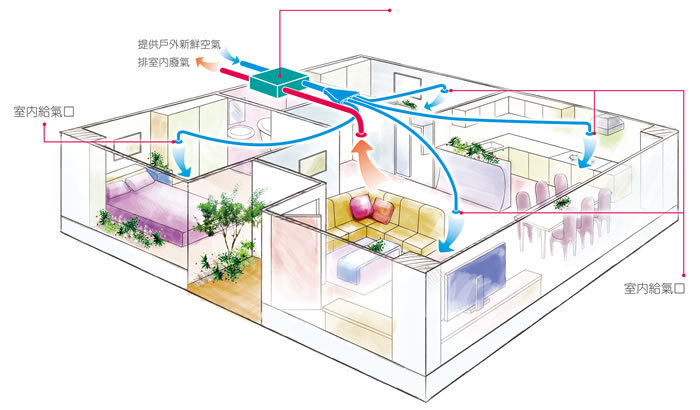

一）风管路径的确认

在新风设备形式和容量的确定中，已经进行了新风设备的系统划分，也就基本确定了风管的大致走向，即风管路径。总的来说，需要满足的有尽量缩短风管路径，尽量减少弯头，考虑与室内建筑情况的配合，如梁的高度、层高、吊顶高度；考虑和其他电气、消防管道等的配合。

风管尺寸可根据假定风速法来确定，首先根据风管内的风量，并先假定一个风速，从而计算出风管的截面积，然后根据所采用的风管形式来确定风管的长度或管径的尺寸。

1、风管内的风量计算

可根据各个新风送、回风口的风量以及确定的风管路径，叠加计算后得出；

2、选定风管的风速

在进行风速的选定时，需要综合考虑建筑空间的结构、噪音、初投资和运行费用以及气流分布等因素。

3、风管的材料

风管是空调及通风系统中常见的部件，风管材料从总体上可以分为薄钢板和非金属板以及土建风道，其材料种类以及性能使用特点见下表，在一般工程中多采用钢板形式，其优点是不燃烧、易加工、耐久，也比较经济。

4、风管的形式

现在市场上还出现了由薄铝带缠而成的柔性风管，具有质量轻、性柔和运输方便等特点，在工程安装中可以方便地弯曲和伸直，用以对应安装空间小、施工难度大的场合。常用的柔性风管有铝制软风管和带超细玻璃棉保温的铝制软风管两种。柔性风管由于阻力较大，需要在安装和设计过程中考虑对机器静压的影响，尽量避免过度弯曲或者褶皱。

5、风管尺寸的选择

6，最大不超过10，一般设计时都是采用标准规格的风管，因为风道中的配（弯头、三通和风阀等）造成的空气阻力相对于直管的阻力为大，故其几何尺寸应力求采用较为通用的规格，以便于局部阻力值有数据可查，便于进行计算。圆形风管规格

三.最不利回路的阻力计算

系统中的最不利回路需要进行风管阻力计算，以校核新风机的机外静压是否可以克服最不利回路风管阻力。

1、沿程阻力计算：

长度为l（m)的风管沿程阻力损失为Pm（Pa)可按下式计算：Pm = ΔPm * l

ΔPm ---单位管长沿程阻力损失，Pa/m

单位管长沿程阻力损失ΔPm 可以通过两种方式计算：

方法一：通过公式进行计算。其与风管的当量直径、摩擦阻力系数以及风速有关：

ΔPm =λ/de · v2ρ/2

λ—摩擦阻力系数，de—风管当量直径，m

ρ—空气密度kg/m3 v –风管内该压力损失发生处的空气流速，m/s

查《实用供热空调设计手册》中《钢板矩形风管计算表》、《钢板圆形风管计算表》和《钢板非标准矩形风管计算表》，根据风量、风速以及风管的尺寸就能查得相应的单位管长的沿程阻力损失。

2、局部阻力计算：

送风管道系统的局部阻力，往往是整个送风管路阻力的主要部分，有时可以达到70~80%。因此，风管局部阻力的计算非常那个重要。局部阻力主要分为两类：一类为流量不变时产生，如空气通过弯管、渐扩（缩）管，阀门等；另一类为流量改变时缩产生的，如空气通过三通等的分流和合流等。

Pj（局部阻力，Pa ）可按下式计算：

Pj=ξ· v2ρ/2

ξ—局部阻力系数，ρ—空气密度kg/m3

v –风管内该压力损失发生处的空气流速，m/s

3、风管内的总阻力计算：

风管内的总阻力等于摩擦阻力和局部阻力之和，即P（总阻力，Pa）可按下式计算：P =Pm + Pj

4、风管阻力的简略计算法：

P = ΔPm * l（1 + k)

ΔPm ---单位管长沿程阻力损失，Pa/m

l ---到最远送风口的送风管长度加上到最远回风口的回风管的长度，m

k ---局部阻力损失与沿程阻力损失的比值

弯头三通少时，取k = 1.0 ~ 2.0弯头三通多时，取k = 3.0 ~ 5.0根据新风设备规格参数，检查新风设备的机外余压是否能够克服最不利回路的风管阻力。当新风设备的机外余压无法满足要求时，需要对新风设备重新选型（选择机外余压更高的产品）或者通过增加增压风机来提高新风系统的机外余压。当新风设备的机外余压满足要求时，则可将刚才设计的风管尺寸、路径更为详细的表现到图纸上。
